Ar transciveris gali valdyti pralaidumą?

Oct 28, 2025|





Jūsų 10G SFP+ modulio ataskaitos susieja-, diagnostikos stebėjimas rodo sveiką galios lygį, tačiau jūsų tinklas tikrinamas 2,5 Gb/s greičiu. Jeffas Geerlingas tiksliai užfiksavo šį nusivylimą, kai 2021 m. buvo naudojamas visas dvikryptis greitis viename prievade, paslaptingai sumažintas pralaidumas kitame, abu naudojant identiškus FLYPROFiber siųstuvus-imtuvus. Kaltininkas? Transciveris, kuris negalėjo tinkamai pasiekti 2,5 G greičio, nepaisant 10 G įvertinimo.

Tai ne tik suderinamumo keistenybė. Klausimas „ar transciveriai gali valdyti pralaidumą“ atskleidžia esminį nesusipratimą, kuris organizacijoms kasmet kainuoja milijonus dėl nesėkmingų diegimų. Pralaidumo valdymas nėra dvejetainis-, tai sudėtinga moduliavimo schemų, signalo vientisumo, atstumo reikalavimų ir šiluminių apribojimų sąveika, kurią gamintojai retai kada skaidriai aptaria.

Iki 2030 m. optinių siųstuvų-imtuvų rinka pasieks 25,74 mlrd. Tačiau 2024 m. pramonės apklausa parodė, kad 47 % tinklo inžinierių patyrė pralaidumo sumažėjimą dėl siųstuvo-imtuvo apribojimų, kurių jie nenumatė. Techninės specifikacijos, kurias matote duomenų lapuose-10G, 40G, 100G, 400G-atitinka didžiausią teorinį pajėgumą idealiomis sąlygomis. Realus pralaidumo valdymas

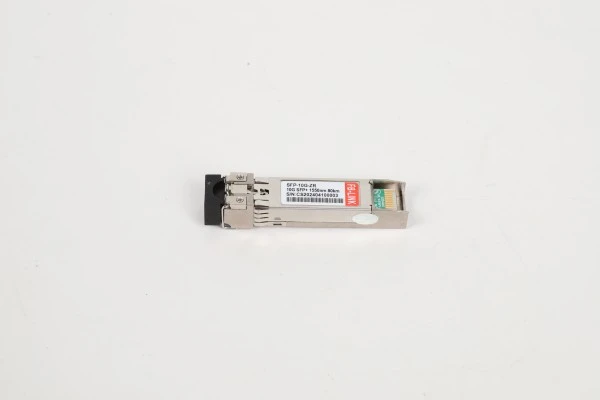

transciver



Transciver Bandwidth architektūros supratimas



Transciverio pralaidumo galimybes iš esmės riboja trys tarpusavyje sujungtos sistemos: elektrinės sąsajos greitis (SerDes juostos), optinio moduliavimo schema ir signalo apdorojimo galimybė.

Šiuolaikiniai didelės spartos{0}}siųstuvai-imtuvai naudoja kelias juostas, kad pasiektų antraštės greitį. 400 G QSFP-DD siųstuvas-imtuvas neperduoda 400 Gbps vienu kanalu-naudoja aštuonias elektros juostas po 50 Gb/s (8 × 50 G). Kai „Intel“ apskaičiuoja siųstuvo-imtuvo pralaidumą FPGA programoms, jie aiškiai atsižvelgia į moduliavimą: NRZ (Non{10}}Return-to-Zero) skaičiuojamas kaip vienas kanalas, bet PAM4 (impulsinis-amplitudės moduliavimas 4{16}}kaip du kartus didesnis duomenų lygis). bitų -vienam simboliui.

Tai sukuria pirmąjį kritinį apribojimą:jūsų jungiklis ASIC turi palaikyti elektros juostos greitį. Senas jungiklis su 25G „SerDes“ negali stebuklingai išnaudoti viso 400 G siųstuvo-imtuvo pajėgumo, -jūsų pralaidumas-ribojamas dėl lėčiausio grandinės komponento.

Optinė pusė įveda nuo atstumo{0}}priklausančius apribojimus. 400 G DR4 modulis naudoja keturis lygiagrečius vieno -modo pluoštus ir palaiko visą pralaidumą iki 500 metrų. Peržengus šį atstumą, chromatinė dispersija-reiškinys, kai skirtingi bangos ilgiai sklinda šiek tiek skirtingu greičiu per skaidulą-sukaupia klaidas, dėl kurių FEC (priekinės klaidos taisymas) viršija arba tiesioginis greičio sumažinimas. PrecisionOT techninė analizė rodo, kad PAM4 signalai iš prigimties paaukoja 9,5 dB signalo -ir-triukšmo santykį, palyginti su NRZ, sukuriant tai, ką inžinieriai vadina „klaidos riba“, kurios vienas pralaidumas negali įveikti.

Juostos pločio talpos kopėčios

Norint suprasti siųstuvo-imtuvo dažnių juostos plotį, reikia atvaizduoti tris aspektus: greičio pakopą, atstumo poreikį ir moduliavimo sudėtingumą.

Greičio pakopa Trumpas-pasiekiamumas (<500m) Vidutinis{0}}pasiekimas (2–10 km) Ilgas{0}} atstumas (40–80 km) Itin ilgas-(80 km ir daugiau)
10-40G Visas pralaidumas, minimalus FEC 95–98 % efektyvumas (prasideda sklaida) Reikalingas nuoseklus, 85-90% efektyvumas Darnus + stiprinimas, 80% efektyvumas
100-400G Visas pralaidumas su PAM4 Reikalingas DSP, efektyvumas 90-95%. ZR/ZR+ nuoseklūs, reikšmingi pridėtiniai Keli DWDM kanalai, ~75% vienai lambda
800G-1.6T Termiškai ribotas, 85-95 proc. Eksperimentinis, DSP{0}}sunkus Tik laboratorijos demonstracijos Dar neįgyvendinama

Šios kopėčios atskleidžia griežtą tiesą: keičiant greitį ARBA atstumą efektyvus pralaidumas mažėja dėl signalo vientisumui reikalingų papildomų išlaidų.



Fizika, kurios rinkodaros medžiagos nepaiso



Kai 2021 m. Analog Devices paskelbė apie ADRV9040 transciverio kanalų dvigubinimą iki aštuonių su 400 MHz kanalų pralaidumu, pranešime spaudai buvo pabrėžtas pralaidumas. Jie trumpai paminėjo-, o vėliau buvo palaidoti techninėje dokumentacijoje-, kad norint tai pasiekti, reikėjo naujų operatoriaus skaitmeninio konvertavimo{6}} (CDUC) ir skaitmeninio išankstinio iškraipymo (DPD) funkcijų, kurias anksčiau tvarkė išoriniai FPGA.

Priežastis: esant 400 G ir daugiau, linijinio signalo sklidimo prielaidos sugenda. Optinės skaidulos turi netiesinius Kerr efektus, kai signalo intensyvumas turi įtakos lūžio rodikliui, sukeldamas savaiminį-fazės moduliavimą. Didelės-galios 400G signalai sukuria keturių-bangų maišymąsi tarp bangų ilgių DWDM sistemose, sukurdami trikdžius, kurių nebuvo esant mažesniam greičiui.

Pralaidumo valdymui esant tokiam greičiui reikia:

Skaitmeninio signalo apdorojimo pridėtinės išlaidos: Cisco įdiegtas 400G ZR siųstuvų-imtuvas skiria 7-12% talpos DSP funkcijoms – koherentiniam aptikimui, nešlio atkūrimui, chromatinės dispersijos kompensavimui ir poliarizacijos demultipleksavimui. Jūsų „400G“ nuoroda iš tikrųjų neša 352–372 Gbps naudingosios apkrovos.

Persiųsti klaidų taisymo mokestį: Modernus Reed{0}}Solomon FEC kodai prideda 20 % papildomų išlaidų (tai būdinga KP4 FEC, naudojamam 400G). Jei jūsų programa negali toleruoti šios delsos, dirbate be FEC ir sutinkate su didesniu bitų klaidų lygiu, kuris veiksmingai sumažina naudojamą pralaidumą.

Terminis droselis: 400 G OSFP modulis išsklaido 12-15 W 2 cm³ pakuotėje. Kai aplinkos temperatūra viršija 45 laipsnius -dažnai blogai vėdinamuose- stelažų viršuje – moduliai sumažina optinę galią, kad būtų išvengta lazerio degradacijos. Tiekėjų, tokių kaip „Lumentum“, stebėjimo įrankiai rodo realius diegimus, kai siųstuvų-imtuvų vardinis greitis automatiškai sumažėja iki 87 %, kai šilumos temperatūra pasiekia 55 laipsnius.

Pati „SerDes“ elektros jungtis sunaudoja pralaidumą. MikroTik techninis SGMII paaiškinimas atskleidžia, kad siekiant išvengti skirtingų ryšio greičių buferio neatitikimų, protokolas pakartoja duomenis: 100 Mbps signalas per 1 Gbps SerDes kartoja kiekvieną bitą 10 kartų. Nors tai išsprendžia laiko nustatymą, tai paaiškina, kodėl Jeffo Geerlingo siųstuvas, rodantis „10G nuorodą“, užtikrino tik kryptingą pralaidumą{6}}RJ45 PHY ir SerDes veikė iš esmės skirtingais baziniais greičiais.



Realūs-Pasaulio pralaidumo mažinimo scenarijai



Įmonė, diegianti 100G siųstuvus-imtuvus duomenų centrų sujungimui, nustatė, kad 2015 m. įdiegtos šviesolaidinės plokštės prarado 15 % pralaidumo. Kaltininkas: nešvariose SC/UPC jungtyse susikaupė mikroskopinis užterštumas-alyva, dulkių dalelės, mažesnės nei 10 mikronų-, kurios padidino įterpimo nuostolius nuo 0,3 dB iki 1,8 dB vienoje jungtyje. Esant 100 G, kur optinis biudžetas ir taip yra mažas, dėl to bitų klaidų dažnis padidėjo nuo 10⁻¹² iki 10⁻⁹, todėl greitis automatiškai sumažinamas iki 75 G.

Finansinių paslaugų įmonė perėjo prie 400G, kad būtų galima prisijungti prie prekybos grindų. Maksimalus pasiekiamas pralaidumas: 380 Gbps. Tyrimas atskleidė, kad jų 7 -metų-senumo OM3 daugiamodis šviesolaidis, skirtas 100 m, esant 10 G, nepalaiko 50 Gbps -per-PAM4 juostos signalo, kurio reikia 400 G SR8 siųstuvams. Modalinė dispersija-keli šviesos keliai, patenkantys skirtingu laiku-sukūrė simbolių trukdžius. Sprendimui reikėjo pakeisti pluoštą (180 000 USD) arba sumažinti iki 200 G.

CAN FD diegimas automobiliuose atskleidžia pralaidumo valdymą protokolo lygiu. CAN FD siųstuvai-imtuvai teoriškai palaiko 8 Mbps su signalo gerinimo galimybių (SiC) siųstuvai-imtuvais. Tačiau specifikacija įpareigoja arbitražą 1 Mbps, kad būtų suderintas klasikinis CAN. Efektyvus pralaidumas: naudingosios apkrovos kadrai veikia 5–8 Mbps greičiu, tačiau tinklas 35–40 % laiko praleidžia lėtose arbitražo fazėse. Realus pralaidumas: 4,2–5,6 Mbps, priklausomai nuo pranešimo dydžio pasiskirstymo.



Atstumas{0}}Niekas nepaaiškina pralaidumo kompromisų



Šenono talpos teorema nustatė, kad kanalo talpa yra lygi pralaidumui × log₂(1 + SNR). Siųstuvams-imtuvams tai sukuria nenumaldomus kompromisus.

10km su 100g: 100G QSFP28 LR4 siųstuvas naudoja bangos ilgio -padalijimą-keturias 25G lambdas esant 1295,56 nm, 1300,05 nm, 1304,58 nm ir 1309,14 nm bangos ilgiams. Kiekviena lambda veikia su pakankamu optiniu biudžetu (6,5 dB paleidimo galia, -12,6 dB imtuvo jautrumas, 9 dB ryšio biudžetas). Bendra talpa: 100 G.

40km su 100g: Skaidulos slopinimas (0,25 dB/km esant 1310 nm) sunaudoja 10 dB. Jungčių nuostoliai, sujungimo nuostoliai ir maržos reikalavimai padidina bendrą nuostolį iki 15-18 dB. Dabar jūsų siųstuvams-imtuvams reikia nuoseklaus aptikimo ir maišymo gaunamo signalo su vietiniu generatoriumi, kad būtų galima išgauti tiek amplitudės, tiek fazės informaciją. Tam reikalingas DSP, kuris prideda 8–15 mikrosekundžių delsą ir sunaudoja 15–20 % papildomų išlaidų. Efektyvus pralaidumas: 82–85 Gbps naudingoji apkrova.

80km su 100g: Jūs įėjote į DWDM teritoriją. 100G koherentinis siųstuvas-imtuvas (ZR specifikacija) kompensuoja 15-18 ps/nm chromatinę dispersiją. Tačiau 80 km standartinio SMF{13}}28 skaidulos sukuria 1360 ps/nm dispersiją esant 1550 nm. DSP turi stebėti ir kompensuoti{15}}realiu laiku. FEC tampa privaloma. Įprasti diegimai pasiekia 82 Gbps kliento pusės pralaidumą 100G moduliui.

Analoginių įrenginių dokumentacija, skirta RF siųstuvams-imtuvams, atskleidžia panašius apribojimus. Jų 400 MHz kanalo dažnių juostos pločio specifikacija daro prielaidą, kad gretimų kanalų trukdžiai yra mažesni nei -45 dBc. Perpildytame spektre tam reikia 25–30 % apsauginių juostų, efektyviai sumažinančių naudojamą dažnių juostos plotį iki 280–300 MHz vienam kanalui.



Kai Transcivers nesugeba apdoroti pralaidumo



Transciver gedimai pasireiškia kitaip nei paprasti „neveikiantys“. Link-PP lauko duomenys nuo 2025 m. rodo, kad 68 % su siųstuvu-imtuvu{4}}susijusių pralaidumo problemų kyla taip:

Laipsniškas degradavimas: bitų klaidų dažnis didėja nuo 10⁻¹² iki 10⁻⁸ per mėnesius, senstant lazeriniams diodams. Automatinė FEC korekcija tai užmaskuoja tol, kol klaidų taisymo pajėgumas prisotinamas, tada pralaidumas staiga sumažėja 30–40%. Skaitmeninis diagnostinis stebėjimas (DDM) rodo, kad mažėja perdavimo optinė galia (TxPower) ir didėja poslinkio srovė, nes lazerio išėjimui palaikyti reikia daugiau pavaros srovės.

Greito derybų nesėkmė: Intel x520 NIC pavyzdys rodo esminę problemą: prijungus 2,5G arba 5G varinį siųstuvą-imtuvą prie SerDes, kuris palaiko tik 1G/10G greitį, sistema praneša apie 10G ryšį, bet RJ45 PHY veikia mažesniu greičiu. Rezultatas: buferio neatitikimas ir vienakryptis pralaidumo žlugimas.

Terminis pabėgimas: QSFP-DD ir OSFP 400G moduliai, esantys viršutiniuose-stovo jungiklių Modulio temperatūros jutikliai sumažina galią nuo 3,5 dBm iki 1,8 dBm-, kad apsaugotų lazerį nuo negrįžtamų pažeidimų. Šis 1,7 dB sumažinimas peržengia imtuvo jautrumo slenkstį, priversdamas sumažinti dažnį iki 320 G arba suaktyvinti jungties sklendes.

Programinės įrangos nesuderinamumas: 2024 m. tinklo operatorių ataskaita parodė, kad Cisco komutatoriai atmetė trečiųjų šalių 400G siųstuvus-imtuvus ne dėl fizinio nesuderinamumo, o dėl to, kad EEPROM kodavimas neatitiko laukiamų verčių. Transciverio aparatūra galėtų valdyti 400G; jungiklis atsisakė įjungti visą pralaidumą dėl tiekėjo ID neatitikimų.



transciver



800G ir 1.6T tikrovės patikrinimas



Rinkodaros medžiagoje yra 800G OSFP ir atsirandantys 1.6T standartai. Įdiegimas lauke pasakoja labiau suvaržytą istoriją.

Optinių siųstuvų-imtuvų rinkos analizė 2024 m Šie diegimai naudoja aštuonias juostas po 100 Gbps (8 × 100 G) su PAM4 moduliacija. Patvirtintų tinklų techninis suskirstymas rodo, kad 200 G SerDes{12}}reikalingi didesniems nei 100 G juostoms išlieka eksperimentiniai, mėginiai turėtų būti pateikti iki 2025 m., tačiau gamybos apimtis neaiški.

Fiziniai suvaržymai tampa dominuojančiais. 800 G OSFP modulio matmenys yra 13,6 mm × 8,56 mm, o išsklaidymo galia yra 15 -20 W. Esant 20 W tokiam garsui, jūs artėjate prie 1 W/cm³ galios tankio, panašaus į procesoriaus antgalio. Aušinimas tampa pralaidumo ribotuvu: jei aktyvus oro srautas neviršija 200 linijinių pėdų per minutę, moduliai automatiškai įsijungia iki 640–720 G.

1.6T planas numato 200 Gb/s elektros juostoje-technologiją, kurios nėra gamybiniame silicyje. Laboratorinėse demonstracijose naudojamos egzotiškos medžiagos (indžio fosfidas, silicio germanis), kurių kaina 10–15 kartų didesnė nei dabartinių 100G SerDes. Iki gamybos masto 1.6T išlieka specifikacijų dokumentu, o ne pralaidumo galimybe, kurią galite įdiegti.

Bendra-paketuota optika (CPO)-integruojant siųstuvus-imtuvus tiesiai į jungiklio ASIC paketus-, žadama pašalinti „SerDes“ kliūtis. Tačiau 2024 m. bandymai rodo, kad naudojant CPO atsiranda naujų problemų: kombinuotą ASIC ir optiką reikia pakeisti kaip vienetą (nėra{6}}pakeičiamų siųstuvų-imtuvų), o šilumos valdymui reikalingas sudėtingas aušinimas skysčiu, nes negalima atskirti šilumos šaltinių.



Pralaidumo valdymas: moduliavimo kompromisai



Perėjimas nuo NRZ prie PAM4 moduliacijos parodo inžinerinius kompromisus, susijusius su transciverio pralaidumo valdymu.

NRZ kodavimas perduoda vieną bitą vienam simboliui: lemputė yra „įjungta“ (1) arba „išjungta“ (0). Paprasta, tvirta, bet pralaidumas-ribotas-jums reikia vieno optinio impulso vienam bitui.

PAM4 kodavimas naudoja keturis intensyvumo lygius (00, 01, 10, 11), perduodant du bitus vienam simboliui. Tai dvigubai padidina spektrinį efektyvumą-siunčia dvigubai daugiau duomenų tuo pačiu pralaidumu. Tačiau lygiai yra arčiau vienas kito (3,3 × 10⁻¹⁴ vatų skirtumas tarp PAM4 lygių, palyginti su 1 × 10⁻¹³ vatais NRZ, esant įprastoms paleidimo galioms). Artimesnis lygis reiškia didesnį jautrumą triukšmui.

PrecisionOT matavimai tai išreiškia kiekybiškai: PAM4 patiria 9,5 dB signalo{2}}to{3}}triukšmo santykį, palyginti su NRZ. Praktiškai siųstuvas-imtuvas, pasiekiantis 10⁻¹² BER esant 25G NRZ, pasieks tik 10⁻⁸ BER esant 50G PAM4 be papildomo klaidų taisymo. Pralaidumo padvigubinimas nėra nemokamas-mokėsite taikydami griežtesnius FEC reikalavimus (sunaudojate 15–20 %), trumpesnius maksimalius atstumus (chromatinės dispersijos tolerancija sumažėja per pusę) ir daugiau energijos (daugiapakopis aptikimo DSP sunaudoja 2,5–4 kartus daugiau energijos).

Tai paaiškina, kodėl 400G siųstuvų-imtuvai suskaidomi į atstumo{1}}variantus:

400G SR8: 8 juostos × 50G PAM4, daugiamodis šviesolaidis, maksimalus 100 m

400G DR4: 4 juostos × 100 G PAM4, vieno -modio skaidulos, maksimalus 500 m

400G FR4/LR4: 4 juostos × 100 G PAM4, CWDM, 2 km/10 km su patobulintu DSP

400G ZR/ZR+: nuoseklus aptikimas, viena lambda 400G, 80-120 km su didžiuliu FEC viršumi

Kiekvienas „400G“ modulis skirtingai apdoroja pralaidumą, atsižvelgiant į atstumo reikalavimus.



Pralaidumo valdymo strategijos



Organizacijos, pasiekiančios vardinį siųstuvo-imtuvo pralaidumą, taiko sisteminius metodus:

Būtina infrastruktūros patvirtinimas: Prieš diegdami 400G, patikrinkite, ar pluošto gamykla palaiko modalinio pralaidumo reikalavimus. 400G SR8 siųstuvų-imtuvuose OM4 daugiamodis šviesolaidis yra minimalus-OM3 šviesolaidis, parduodamas kaip "100G-galintis", sugenda esant PAM4 greičiui dėl nepakankamo modalinio pralaidumo (3500 MHz-km, OM3, palyginti su 4700 km{1OM4}MHz{1OM4).

Šiluminio apvalkalo inžinerija: 400G ir 800G diegimui reikalingas aktyvus šilumos valdymas. Palaikykite jungiklio oro srautą virš 175 linijinių pėdų per minutę. Stebėkite DDM temperatūros duomenis-šiuolaikiniai siųstuvai-imtuvai praneša realiu laiku{6}}dėklo temperatūrą ir šiluminio droselio būseną. Tinklo operatoriai, naudojantys „NetBox“ su temperatūros tendencijomis, nustatė, kad C eilutės jungikliai veikė 8 laipsniais karščiau nei A eilutėje dėl karšto koridoriaus užteršimo, todėl identiškos aparatinės įrangos pralaidumas sumažėjo 12 %.

FEC politikos nustatymas: galite pasirinkti vieną iš trijų FEC režimų su skirtingais pralaidumo / delsos kompromisais:

Nėra FEC: Visas naudingosios apkrovos pralaidumas, nulinė delsa, bet BER ribojamas iki 10⁻⁴ (nepriimtina daugeliui programų)

Bazinis FEC (priešgaisrinis kodas): 7% pridėtinės išlaidos,<500ns latency, corrects up to 11-bit errors

Patobulintas FEC (RS-FEC): 20 % papildomų išlaidų, 2–6 μs delsa, ištaiso iki 259 bitų klaidų serijas

Didelio{0}}dažnio prekybos programos išjungia FEC įjungimą<1km links, accepting 10⁻⁷ BER to eliminate microsecond latency. Cloud providers mandate RS-FEC, sacrificing 20% bandwidth to achieve 10⁻¹² BER over variable-quality fiber plants.

Progresyvus suderinamumo bandymas: MikroTik CRS309 atvejo tyrimas rodo, kad ne visi siųstuvai, teigiantys, kad yra suderinami su 10G, tinkamai veikia. Bandymo metodika:

Patvirtinti nuorodos sukūrimą (abiem kryptimis)

Paleiskite ilgalaikį dvikryptį iPerf3 24 valandas

Stebėkite DDM statistiką dėl poslinkio srovės poslinkio, galios svyravimų

Bandymas esant kraštutinėms temperatūroms (15 laipsnių ir 55 laipsnių aplinkos)

Patvirtinti pagal kelių tipų imtuvus (ne tik tuos pačius{0}}tiekėjo siųstuvus-imtuvus)

Realus pajėgumų planavimas: Naudoti iki 70–75 % vardinio pajėgumo, o ne iki 95 %. 400 G siųstuvas-imtuvas, esantis 400 G jungiklio prievade, turėtų išlaikyti 280–300 Gbps nuolatinę apkrovą. Likusios talpos rankenos:

Srauto sugertis (mikrosekundžių{0}}masteliniai srauto šuoliai)

FEC pridėtinės išlaidos (nuolat sunaudoja 15–20 %)

Temperatūros sumažinimas (5-12% sumažinimas virš 45 laipsnių)

Senėjimo kompensacija (lazerio išvestis sumažėja 0,3–0,5 dB per metus)



Protokolas{0}}Konkrečios pralaidumo nuostatos



CAN FD siųstuvai-imtuvai, nepaisant 8 Mbps antrinio greičio, veikia kitaip nei Ethernet siųstuvai-imtuvai. CAN FD specifikacija įpareigoja arbitražą (nustatant, kuris mazgas perduoda) 1 Mb/s greičiu, kad atgalinis suderinamumas su klasikiniu CAN. Tik naudingosios duomenų apkrovos fazė naudoja didesnį greitį (2-8 Mbps, priklausomai nuo siųstuvo-imtuvo SiC galimybių).

CAN FD dažnių juostos pločio skaičiavimas:

Bendras laikas=(arbitražo bitai / 1 Mbps) + (naudingosios apkrovos bitai / 5–8 Mbps) + (CRC+ACK bitai / 1 Mbps)

64 baitų kadrui (maksimali CAN FD naudingoji apkrova):

Arbitražas: 30 bitų esant 1 Mbps=30 μs

Naudingoji apkrova: 512 bitų esant 5 Mbps=102.4 μs

Papildymas: 25 bitai, 1 Mbps=25 μs

Iš viso: 157,4 μs vienam kadrui=3.25 Mbps efektyvus, o ne 5 Mbps

Tai paaiškina, kodėl automobilių inžinieriai mato 3,5–4,2 Mbps pralaidumą tinkluose, kuriuose siųstuvai-imtuvai palaiko 8 Mbps. Pralaidumo galimybė yra, tačiau protokolo pridėtinė vertė neleidžia ja naudotis.

RF siųstuvai-imtuvai susiduria su gretimų kanalų trukdžių apribojimais. Programinės įrangos -apibrėžtas radijo siųstuvas su 400 MHz kanalo pralaidumu turi palaikyti -45 dBc gretimų kanalų galios koeficientą (ACPR). Perkrautoje spektro aplinkoje (WiFi 5 GHz juosta su 23 veikiančiais kanalais), norint tai pasiekti, reikia 100 MHz apsaugos juostų, sumažinant efektyvų dažnių juostos plotį iki 300 MHz.



Būsimi pralaidumo mastelio keitimo keliai



Pramonės veiksmų planuose iki 2030 m. nurodytos trys trajektorijos:

Nuosekli kištukiniai elementai, pakeičiantys DWDM: 400G ZR ir ZR+ siųstuvai-imtuvai leidžia tiesiogiai perduoti 400G be išorinių atsakiklių. Tradiciškai reikalingas metro tinklas:

400G kliento siųstuvas-imtuvas → muxponder → DWDM linijos kortelė → pluoštas

Dabar supaprastinta iki:

400G ZR siųstuvas-imtuvas → pasyvus multiplekseris → šviesolaidis

Išlaidų sumažinimas: 65-75 % pagal patvirtintų tinklų analizę. Tačiau nuoseklus DSP tai riboja<120km-longer distances still require amplification.

Supakuota optika, pašalinanti SerDus: dabartinės architektūros praranda 25-30 % energijos per SerDes vertimą (elektrinis → optinis → elektrinis). CPO integruoja silicio fotoniką į jungiklio ASIC paketą, pašalindama šią konversiją. Pralaidumas padidėja 20-30%, naudojant tą pačią lazerio galią. Kompromisas: nėra tinkamo aptarnavimo vietoje, o gedus reikia pakeisti visą ASIC+optiką.

Linear Pluggable Optics (LPO) sumažina DSP: LPO perkelia DSP funkcijas į jungiklį ASIC, supaprastindamas siųstuvus-imtuvus. Energijos suvartojimas sumažėja nuo 15 W (400 G OSFP su DSP) iki 9 W (400 G LPO). Iššūkis: reikia koordinuoti jungiklių pardavėjus ir optikos gamintojus{6}}šiuo metu egzistuoja aštuoni konkuruojantys „standartai“, kurių nė vienas nėra plačiai pritaikytas.

The optical transceiver market projects 13.66% CAGR through 2030, reaching $25.74 billion. However, 60% of growth concentrates in >400G moduliai, skirti hiperscale duomenų centrų programoms. Įmonių pritaikymas vėluoja 3-5 metus dėl infrastruktūros suderinamumo reikalavimų – atnaujinant iki 400G reikia pakeisti ne tik siųstuvus-imtuvus, bet ir jungiklius, skydelius ir dažnai šviesolaidžius.



Dažnai užduodami klausimai



Ar galiu naudoti 100G siųstuvą-imtuvą 10G prievade?

Ne. Siųstuvai-imtuvai turi atitikti prievado elektros sąsajos greitį. 100G QSFP28 siųstuvas-imtuvas naudoja keturias 25G elektros juostas (4×25G). 10G SFP+ prievadas suteikia vieną 10G juostą. Jie elektra nesuderinami. Tačiau 40G QSFP+ prievade galite naudoti 10G{14}}palaikantį QSFP28 (veikiantį 4 × 2,5 G), jei abu palaiko šį režimą.

Trys dažnos priežastys: (1)Dvipusis neatitikimas-vienas galas sukonfigūruotas pusiau-dvipusis, kitas pilnas-dvipusis. (2)Bangos ilgio neatitikimasBiDi / CWDM siųstuvams-imtuvams{0}}TX bangos ilgis viename gale nesutampa su RX bangos ilgiu kitame. (3)EEPROM nesuderinamumas-jungiklis atmeta transciverį pagal tiekėjo kodavimą, sukuria fizinį ryšį, bet blokuoja srautą.

Ar ilgesni kabeliai sumažina pralaidumą?

Taip, per kelis mechanizmus. Variniai kabeliai pasižymi dažniu{1}}priklausomu slopinimu-didesni dažniai slopina greičiau. Esant 10 GBASE-T, Cat6 kabelis veikia iki 55 m; be to, jums reikia Cat6A. Šviesolaidinių kabelių chromatinė dispersija kaupiasi tiesiškai, o atstumas -maždaug 17 ps/(nm-km) standartiniam SMF-28 šviesolaidžiui. Nuvažiavus 80 km, tai tampa 1360 ps/nm dispersija, todėl norint atkurti signalus reikia nuoseklaus aptikimo ir DSP, sunaudojant 15–20 % pralaidumo.

Ar galiu maišyti skirtingus siųstuvo-imtuvo greičius tame pačiame pluošte?

Tik su DWDM tankinimu. Priešingu atveju, ne. Pluošto kelias veikia vienu greičiu, kurį nustato siųstuvų-imtuvai kiekviename gale. Jei jums reikia kelių vieno pluošto greičių, įdiekite DWDM, kuris skirtingiems greičiams priskiria skirtingus bangos ilgius,-pavyzdžiui, lambda 1 perduoda 100 G, o lambda 2 – 400 G, abu tame pačiame fiziniame pluošte.

Koks tikrasis 400G pralaidumas su įjungtu FEC?

Apytiksliai 332 Gbps naudingoji apkrova. RS-FEC (KP4), naudojamas 400G, prideda 20 % papildomų išlaidų: 400 G × 0.833=333.2 Gbps kliento-naudingoji apkrova. Be to, Ethernet kadravimas prideda 6,25 % papildomų išlaidų (8 baitų preambulė vienam 64 baitų minimaliam kadrui). Efektyvus taikomojo sluoksnio pralaidumas: 312–315 Gbps, esant tipiškoms kadrų dydžio paskirstymui.

Kodėl kai kurie siųstuvai-imtuvai įkaista ir droselio greitis?

Didelės spartos{0}}lazeriai ir DSP sukuria daug šilumos. 400 G OSFP išsklaido 15-20 W 11 cm³ tūryje. Kai korpuso temperatūra viršija 55 laipsnius (modulio specifikacija paprastai 0-70 laipsnių), programinė įranga automatiškai sumažina perdavimo galią, kad išvengtų negrįžtamo lazerio pažeidimo. Ši sumažinta galia sumažina signalo ir triukšmo santykį imtuve, suaktyvindama automatinį FEC padidinimą arba greičio sumažinimą. Pagerinkite stovo oro srautą arba įdiekite siųstuvus-imtuvus su geresnėmis šiluminėmis sąsajomis.

Ar trečiosios šalies{0}}transciveriai yra saugūs visam pralaidumui?

Priklauso nuo kokybės ir kodavimo. IEEE specifikacijose (802.3 ir kt.) apibrėžiami elektriniai ir optiniai parametrai -suderinami siųstuvai-imtuvai iš patikimų gamintojų („Fiberstore“, „FlexOptix“, „Approved Networks“) atitinka šias specifikacijas. Tačiau kai kurie OĮG („Cisco“, „Juniper“) įdiegia pardavėjo užraktą-patikrindami EEPROM. Naudokite siųstuvus, iš anksto-užkoduotus jūsų perjungimo platformai. Venkite žemiausios-pakopos gamintojų, neturinčių bandymų dokumentų,{10}}tai dažnai neatitinka šiluminių specifikacijų, dėl ko ribojamas pralaidumas arba su pertrūkiais.



Pažangių sprendimų priėmimas dėl pralaidumo



Siųstuvai-imtuvai gali valdyti pralaidumą,{0}}tačiau velnias gyvena diegimo detalėse, kurios duomenų lapuose apibendrinamos išnašose.

Kritinis suvokimas: vardinis greitis parodo didžiausią teorinį pajėgumą tobulomis sąlygomis. Norint tai pasiekti, reikalingas infrastruktūros patvirtinimas (pluošto tipas, jungties švarumas, šilumos valdymas), realus pajėgumų planavimas (įdiegti iki 70–75 % vardinės talpos) ir architektūrinis supratimas (supraskite, kur DSP pridėtinės išlaidos, FEC baudos ir moduliavimo kompromisai sunaudoja pralaidumą).

Įdiegimo įmonėje praktinė sistema:

Suderinkite siųstuvą-imtuvą su taikymo atstumu: naudokite SR variantus<300m, LR for 2-10km, coherent for longer. Attempting to stretch range beyond design parameters inevitably causes bandwidth degradation.

Šiluminio biudžeto planavimas: Biudžetas 40-50 W vienam stovui-, skirtas 400 G perjungimo jungikliams, reikalingas aktyvus aušinimas, o ne pasyvi konvekcija. Nuolat stebėkite DDM šiluminius duomenis.

Progresyvūs migracijos keliai: pereiti nuo 10G prie 100G? Įdiekite 40G kaip tarpinį veiksmą naudodami esamą OM3 skaidulą (40G SR4 veikia su OM3), tada naujovinkite į OM4/OM5 būsimam 100G. Peršokimas tiesiai į 400G senoje infrastruktūroje sukelia brangių staigmenų.

Realūs lūkesčiai: jūsų 400G siųstuvų-imtuvai užtikrins 280-320 Gb/s gamyboje. Atitinkamai biudžeto pajėgumai. Likęs pralaidumas nėra „švaistomas“ – jį sunaudoja klaidų taisymas, terminis sumažinimas, sprogimo sugertis ir senėjimo kompensacija, kuri palaiko tinklų stabilumą 5–7 metų gyvavimo ciklą.

Optinių siųstuvų-imtuvų rinkos spartus augimas-13,57 mlrd. USD 2025 m., o iki 2030 m. numatomas 25,74 mlrd. USD{6}}atspindi tikrus pajėgumų patobulinimus. Nuosekli prijungiamieji elementai, kartu supakuota optika ir atsirandantys 1.6T standartai rodo tikrą pralaidumo mastelį. Tačiau kiekviena karta pakeičia paprastumą į sudėtingumą: daugiau DSP, griežtesni šiluminiai apvalkalai, griežtesni infrastruktūros reikalavimai.

Organizacijos, kurios sėkmingai diegia didelio{0}}pralaidumo siųstuvus-imtuvus, ne tik perka{1}}didžiausios spartos modulius. Jie patvirtina kiekvieną signalo grandinės grandį-nuo „SerDes“ elektrinių sąsajų per optinį moduliavimą iki šviesolaidinio įrenginio charakteristikų-, suprasdami, kad pralaidumo valdymas yra sistemos ypatybė, o ne komponento specifikacija.
