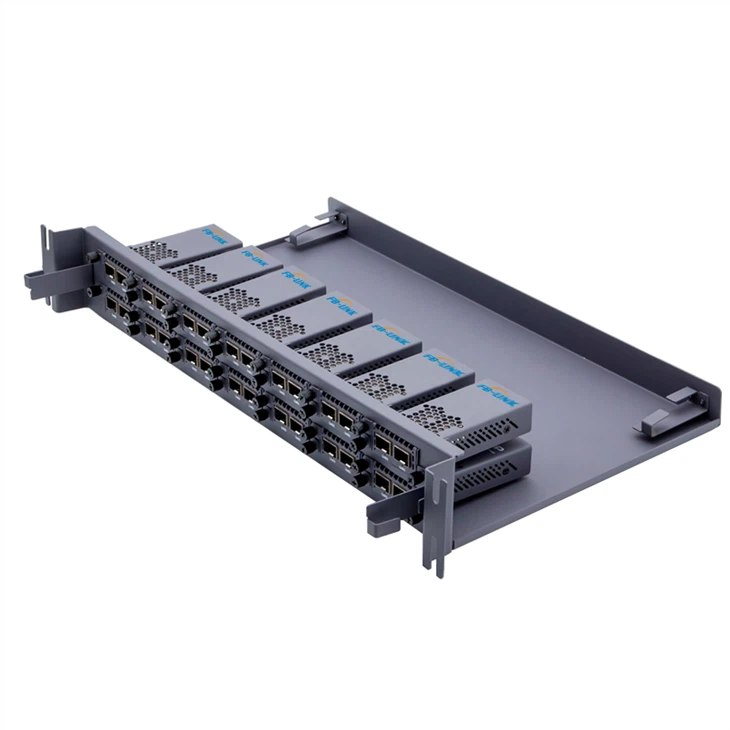

10G/25G medijos keitiklis



10G/25G medijos keitiklis yra įrenginys, galintis realizuoti dvikryptį skaidrų konvertavimą ir perdavimą tarp Ethernet duomenų elektrinių signalų ir optinio pluošto duomenų signalų. Eterneto duomenų signalai gali būti perduodami nuo šimtų metrų iki šimtų kilometrų per šviesolaidžio linijas, labai išplečiant Ethernet tinklų aprėptį (įprastas vytos poros kabelio perdavimas paprastai neviršija 100 metrų). Optinio pluošto ryšys pasižymi dideliu perdavimo atstumu, dideliu ryšio duomenų pajėgumu, stipriu anti-elektromagnetinių trukdžių gebėjimu ir mažomis vidutinio ir tolimojo perdavimo sąnaudomis. Jis tinka telekomunikacijų, radijo ir televizijos, plačiajuosčio ryšio tinklams, saugumo stebėjimui, pramoniniam valdymui, automatizavimo sistemoms ir kt., kurioms reikalinga didelė sparta, didelis duomenų srautas, didelis našumas ir didelis patikimumas Ethernet tinklo aplinkoje.




● Patenkinti didmiesčių optinių tinklų arba optinės prieigos tinklų didelės spartos sujungimo ir skaidraus perdavimo poreikius

● Palaikykite 3R funkcijas: optinio signalo išlyginimo stiprinimą, laikrodžio ištraukimą ir optinio atpažinimo regeneraciją

● Palaikykite SAN, LAN, WAN, perdavimą iš taško į tašką

● Optinio prievado sparta: palaiko 1G~50G spartą

● Skaidrus perdavimas ir ypač mažas delsos laikas palaiko ITUT nurodytus DWDM/CWDM bangos ilgius, kartu su EDFA optiniu stiprinimo ir dispersijos valdymu, kad būtų padidintas perdavimo atstumas.

● Palaikykite tinklo valdymo funkciją: WEB Smartoptics

● Lengva montuoti





parametras	vienetas	įranga	1U
Įrenginys, lizdas		SFP *2	1 4 laiko tarpsniai
dydis	Mm		482.6×300×44
Maitinimo tipas		DC 5 V
Darbinė temperatūra	laipsnį	-5 ~ +65
Laikymo temperatūra	laipsnį	-20 ~ +70
Santykinė drėgmė		5 % ~ 95 % nekondensuojantis





4.1, Vieno įrenginio schema

4.{1}}U rėmelio diagrama



5.1,Įrenginio skydelio aprašymas

Priekinis skydelis

1) 1 nuoroda, 2 nuoroda optinio modulio sąsaja: naudojama optinio modulio nuorodai

2) C tipo sąsaja: įrenginio būsenos peržiūros sąsaja

3) DC sąsaja: DC 5,5 mm maitinimo sąsaja, darbinė įtampa 5 V- 2 A



5.2 Naudojimo instrukcijos

5.2.1 ,Tinklo valdymo sąsajos naudojimo instrukcijos

1) Naudokite USB – TypeC duomenų kabelį, kad galiniame skydelyje prijungtumėte C tipo prievadą.

2) Atidarykite nurodytą exe programą ir apatiniame kairiajame kampe pasirinkite nuoseklųjį prievadą, kad galėtumėte prisijungti (Pastaba: jei programinę įrangą naudojate pirmą kartą, turite autorizuoti ir suaktyvinti programinę įrangą)
